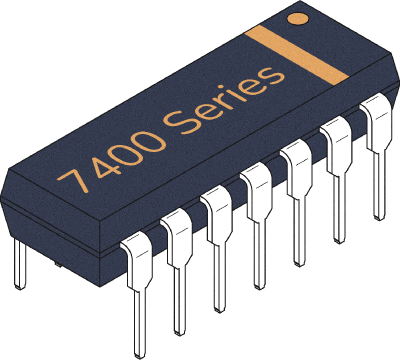

Abbildung 1: IC 7400
Der IC 7400 ist eine vielseitige digitale Logikkomponente, die in einer Vielzahl elektronischer Systeme verwendet wird.Seine Anpassungsfähigkeit macht es nützlich für Geräte, die von grundlegenden Logikschaltungen bis hin zu komplexeren Komponenten wie arithmetischen Logikeinheiten (ALUS) und Bustransceiver reichen.Im Rahmen der 7400er -Serie dient dieses IC als Baustein für digitale Vorgänge.Es unterstützt Funktionen wie grundlegende logische Gates (und, oder, NAND, NOR), Datenspeicher mit Registern, RAM -Modulen (Random Access Memory) und sogar Decodierungseinheiten für Aufgaben wie die Konvertierung von Binärer in Dezimal.Der IC 7400 wird besonders für seine vier unabhängigen NAND-Gates mit 2 Eingängen geschätzt, die sowohl in kombinations- als auch in sequentiellen Logikdesigns verwendet werden.Jedes Tor verfügt über zwei Eingangsstifte und einen Ausgangsstift, während die verbleibenden zwei Stifte Strom (VCC) und Masse (GND) liefern.Diese Verbindungen sind ideal für eine stabile Leistung und einen zuverlässigen Betrieb.
Das Verständnis der PIN -Konfiguration des IC 7400 eignet sich perfekt zum Erreichen des gewünschten Schaltungsverhaltens.Jeder Pin hat eine spezifische Rolle, die die Gesamtfunktion des IC im System beeinflusst.

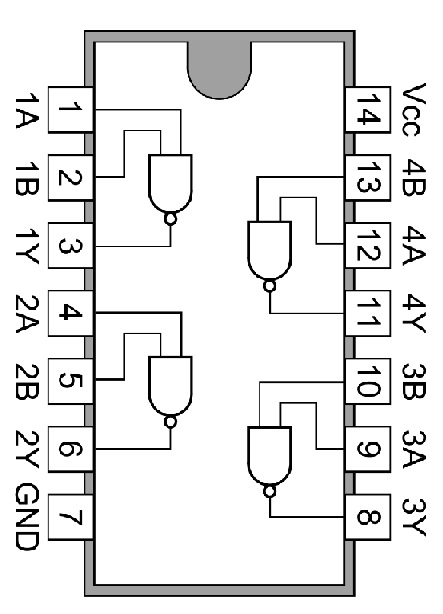

Abbildung 2: IC 7400 -Pin -Konfiguration
• Pin 1 (A-Eingang für das erste Tor)-Einer von zwei Eingängen für das erste NAND-Tor.Das hier verbundene Signal muss mit Pin 2 funktionieren, um den Ausgangslogikzustand an Pin 3 zu bestimmen.
• Pin 2 (B-Eingang für das erste Tor)-Der zweite Eingang für das erste NAND-Tor.Es passt mit Pin 1 und wenn beide Eingänge hoch sind, ist der Ausgang (Pin 3) gemäß der NAND -GATE -Logik niedrig.
• Pin 3 (Y-Ausgabe für das erste Tor)-Die Ausgabe des ersten NAND-Tor.
• Pin 4 (A-Eingang für das zweite Tor)-Ähnlich wie Pin 1, aber für das zweite NAND-Tor erhält dieser Pin Eingang in komplexeren Designs.
• Pin 5 (B-Input für das zweite Tor)-Paare mit Pin 4, um den Ausgang an Pin 6 zu steuern.
• Pin 6 (Y-Ausgabe für das zweite Tor)-Die Ausgabe des zweiten NAND-Gate, die zur Bildung komplexerer Logikschaltungen oder zur Steuerung späterer Stadien im Design verwendet wird.
• Pin 7 (Boden) - Dieser Stift wird mit dem Boden der Schaltung verbunden und dient als Referenzpunkt des IC.Eine falsche Erdung kann zu einem unregelmäßigen Verhalten oder einem vollständigen Ausfall des IC führen.
• Pin 8 (Y-Ausgabe für das dritte Tor)-Ausgabe für das dritte NAND-Tor, überwacht beim Debuggen, um den korrekten Betrieb sicherzustellen.
• Pin 9 (B-Eingang für das dritte Tor)-Eingabe für das dritte Tor, gepaart mit Pin 10.
• Pin 10 (A-Eingang für das dritte Tor)-Funktioniert mit Pin 9, um den Ausgang an Pin 8 zu erzeugen.
• Pin 11 (Y-Ausgabe für das vierte Gate)-Die Ausgabe des Endgatters, die für die logischen Abschlusspflicht in der Endstufe verwendet wird.
• Pin 12 (B-Eingang für das vierte Tor)-Eingabe für das letzte NAND-Tor, gepaart mit Pin 13.
• Pin 13 (A-Eingang für das vierte Tor)-Eingabe, das zusammen mit Pin 12 den Status des Ausgangs an Pin 11 bestimmt.
• Pin 14 (Positive Versorgungsspannung) - Liefert die IC -Leistung.Ingenieure stellen sicher, dass dieser 5 -V -Eingang stabil bleibt, indem sie Entkopplungskondensatoren verwenden, um Rauschen herauszufiltern und eine konsistente Spannungsabgabe aufrechtzuerhalten.
Der IC 7400 verfügt über Spezifikationen, die es zu einer zuverlässigen Wahl für viele Digital Circuit -Designs, die Ausweitung von Strom, Geschwindigkeit und Kompatibilität mit mehreren Logikfamilien machen.
• Betriebsspannung: 5V
Ingenieure verwenden Spannungsregulatoren, um diesen Eingang konstant zu halten, und verhindern, dass logische Fehler durch Spannungsschwankungen verursacht werden.
• Ausbreitungsverzögerung: 10 ns
Die Zeit, die ein Signal benötigt, um von der Eingabe zur Ausgabe zu wandern.In den meisten Anwendungen ausreichend ausreichend, berücksichtigen die Ingenieure diese Verzögerung in Hochgeschwindigkeitsschaltungen und verwenden Oszilloskope, um zu bestätigen, dass der gesamte Timing innerhalb akzeptabler Grenzen liegt.
• Maximale Schalterfrequenz: 25 MHz
Dies setzt das Geschwindigkeitsbegrenzung dafür, wie schnell Gates zwischen den Zuständen wechseln kann.Die Ingenieure müssen sicherstellen, dass ihr Design unter dieser Frequenz funktioniert, um Fehler in schnell sanften Schaltungen zu vermeiden.
• Stromverbrauch pro Tor: bis zu 10 MW
Niedriger Stromverbrauch ermöglicht es, mehrere ICs zu verwenden, ohne die Stromversorgung zu überladen.In großen Systemen führen Ingenieure eine sorgfältige Strombudgetierung durch, um die Effizienz zu gewährleisten.
• Komposition: Vier unabhängige 2-Eingations-NAND-Tore
Mit dem modularen Design des IC können Ingenieure komplexe Logiksysteme mit nur wenigen grundlegenden Komponenten erstellen.
• Ausgangskompatibilität: TTL, NMOs, CMOs
Die Kompatibilität mit verschiedenen Logikfamilien sorgt für eine reibungslose Integration in Mischtechnologie-Systeme.Ingenieure verwenden häufig Widerstände, um nicht übereinstimmende Spannungen zwischen Logikfamilien auszugleichen.
• Betriebsspannungsbereich
Während das IC normalerweise bei 5 V ausgeführt wird, kann es unterschiedliche Spannungen verarbeiten, sodass es sich an verschiedene Systemumgebungen anpassen kann.
• Vielseitige Betriebsbedingungen
Das IC arbeitet zuverlässig über verschiedene Umgebungen hinweg.Bei extremen Temperaturen implementieren Ingenieure Kühlkörper oder Kühlsysteme, um die Leistung aufrechtzuerhalten.
Die 7400 -Serie enthält eine Reihe digitaler Logik -ICs, die jeweils spezifische Rollen im Schaltungsdesign bedienen.Im Folgenden finden Sie allgemeine ICs und ihre praktischen Anwendungen:
IC 7400 (Quad-2-Eingang-NAND-Tor)
Der 7400 wird für grundlegende Logikfunktionen, Signalinversion und sequentielle Logikoperationen verwendet und ist sowohl in einfachen als auch in komplexen Designs ein Grundnahrungsmittel.
IC 7402 (Quad 2-Eingang oder Gate)
Ingenieure verwenden dies für Schaltungen, die eine Standardausgabe erfordern, sofern Eingänge nicht aktiviert sind.Es ist ideal für kraftsempfindliche Designs.
IC 7404 (Hex -Wechselrichter)
Logikwerte invertiert, perfekt für die Synchronisation und die Zeitanpassung.

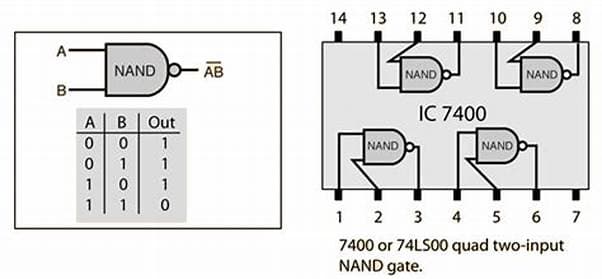

Abbildung 3: IC 7400 -Schaltungsdesign mit NAND -Logik
Die vier unabhängigen NAND-Tore des IC 7400 bieten Flexibilität und ermöglichen es, dass ein grundlegendes logisches Tor konstruiert wird.Dies macht das IC zu einem Werkzeug für Bildungs- und professionelle Kreislaufdesigns.Ingenieure konstruieren es häufig, um komplexe Schaltkreise wie Flip-Flops oder Multiplexer zu konstruieren, das Design zu vereinfachen und Phasen zu testen.
Während der Baugruppe sorgen die Ingenieure für eine ordnungsgemäße Signalintegrität, um Fehler zu vermeiden.Oszilloskope oder Logikanalysatoren tragen dazu bei, die Genauigkeit von Signalübergängen, insbesondere in Hochgeschwindigkeitsanwendungen, zu überprüfen.In temperaturempfindlichen Umgebungen verwenden die Ingenieure das thermische Management, um sicherzustellen, dass der IC ohne Signalverschlechterung zuverlässig funktioniert.
Vorteile |
Nachteile |
Kostengünstig:
Erschwinglich für Profis und Hobbyisten |
Leistung
Verbrauch: höher als neuere CMOS -Optionen |
Vielseitig:
Nützlich für einfache und komplexe digitale Operationen |
Geschwindigkeit
Einschränkungen: maximal bei 25 MHz |
Einfach
Zu verwenden: Intuitive PIN -Layout vereinfacht das Prototyping |
Beschränkt
Gates: Nur vier pro IC, die mehr Komponenten für komplexe Designs benötigen |
Weit
Verfügbar: einfach zu beschaffen von mehreren Lieferanten |
Veraltet
Technologie: weniger geeignet für hochmoderne Anwendungen |
Zuverlässig:
Widersteht elektrischem Rauschen und behält eine stabile Leistung bei |
|

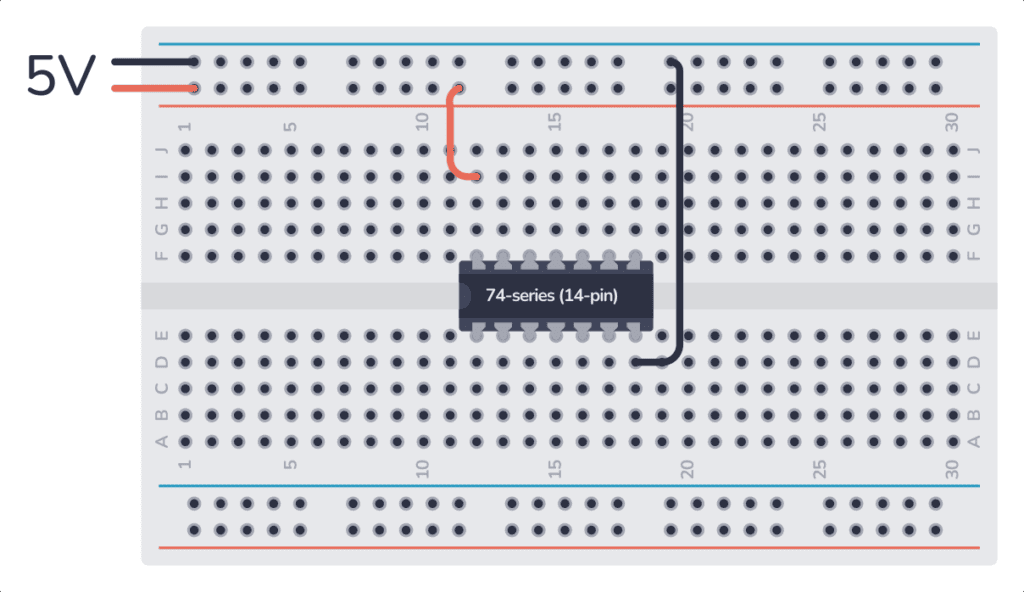

Abbildung 4: IC 7400 in der Anwendung Digital Electronics
Der IC 7400 wird in verschiedenen Systemen häufig verwendet:
Sicherheitssysteme: Verarbeitet Eingänge von Bewegung oder Türsensoren, um Alarme auszulösen.
Alarmsysteme: Überwacht Gefriertemperaturen und löst Warnungen aus, wenn die Schwellenwerte gekreuzt werden.
Diebstahlalarme: Erkennt Veränderungen der Lichtpegel und löst Alarme aus, häufig in lichtempfindlichen Diebstahlsystemen.
Automatisierung: Steuert die Wasserverteilung in automatisierten Bewässerungssystemen durch Verarbeitung von Bodenfeuchtigkeitsniveaus.
In all diesen Anwendungen gewährleistet der IC 7400 zuverlässige Entscheidungen mit einfachen, leistungsstarken Logikkonfigurationen.Seine Anpassungsfähigkeit und einfache Integration machen es zu einer bevorzugten Wahl in mehreren Branchen.
Der IC 7400 ist aufgrund seiner robusten Funktionalität, Flexibilität und Kosteneffizienz weiterhin eine vertrauenswürdige Komponente in der digitalen Schaltung.Während neuere Technologien möglicherweise schnellere Geschwindigkeiten und einen geringeren Stromverbrauch bieten, bleibt der IC 7400 für Ingenieure und Hobbyisten gleichermaßen eine wertvolle Option.Seine Fähigkeit, verschiedene Aufgaben zu erledigen - von Sicherheitssystemen bis hin zur automatisierten Bewässerung - drückt seine Vielseitigkeit aus.Die nachgewiesene Zuverlässigkeit und einfache Integration des IC 7400 macht es zu einem Eckpfeiler sowohl in Legacy -Systemen als auch in zeitgenössischen digitalen Logikdesigns und stellt den fortlaufenden Nutzen in verschiedenen Branchen und Anwendungen sicher.
2024-09-10
2024-09-09
Die Differenz zwischen dem IC 7400 und IC 7402 liegt in der Art der Logik-Gates, die sie enthalten: Der IC 7400 verfügt über vier unabhängige 2-Eingations-NAND-Tore, während der IC 7402 vier unabhängige 2-Eingänge oder Tore hat.In praktischer Hinsicht gibt der NAND -Gate nur dann niedrig aus, wenn beide Eingänge hoch sind, während der NOT -Gate nur dann hoch ausgibt, wenn beide Eingänge niedrig sind.Dies bedeutet, dass der IC 7400 häufig für universelle Logikschaltungen verwendet wird, während der IC 7402 für Anwendungen besser geeignet ist, die eine niedrige Ausgabe benötigen, sofern sie nicht durch aktive Eingänge ausgelöst werden.
Die IC 7400 und IC 7408 unterscheiden sich in den von ihnen bereitgestellten Logikfunktionen.Der IC 7400 enthält vier unabhängige NAND-Tore mit 2 Eingängen, die nur dann niedrig ausgeben, wenn beide Eingänge hoch sind.Im Gegensatz dazu enthält der IC 7408 vier unabhängige 2-Eingänge und Gates, die nur hoch ausgegeben werden, wenn beide Eingänge hoch sind.Praktisch verwenden Ingenieure den IC 7400 für Schaltungen, die eine logische Inversion und universelle Gate -Konfigurationen erfordern, während der IC 7408 dort verwendet wird, wo unkompliziert bedingt ist "und" Vorgänge sind erforderlich.
Um ein 7400 NAND -Tor zu verbinden, beginnen Sie zunächst den VCC -Stift (Pin 14) mit der positiven Spannungsversorgung und dem GND -Stift (Pin 7) an den Boden.Schließen Sie für jedes NAND -Tor die beiden Eingangsstifte (z. B. Pin 1 und Pin 2 für das erste Tor) an die Eingangssignale an.Der Ausgang (Pin 3 für das erste Tor) spiegelt die NAND -Logik wider, wobei der Ausgang nur dann niedrig ist, wenn beide Eingänge hoch sind.Stellen Sie sicher, dass die korrekte Verkabelung von Eingangssignalen und Stromversorgung korrekt ist, um Fehlzündungen in der Logikoperation zu vermeiden.
Die Einschränkungen bei der Verwendung des IC 7400 in der modernen Elektronik sind im Vergleich zu neueren CMOS -Alternativen, einer langsameren Betriebsgeschwindigkeit (max 25 MHz) und einer begrenzten Funktionalität mit nur vier NAND -Toren pro Chip.In leistungsstarken, leistungsempfindlichen oder miniaturisierten Anwendungen wählen Ingenieure häufig fortschrittlichere Logik-ICs mit schnelleren Geschwindigkeiten, geringeren Stromverbrauch und höherer Integration, um die aktuellen technologischen Standards zu erfüllen.
Um die Funktionalität des IC 7400 zu testen, führen Sie ihn zunächst an, indem Sie Pin 14 mit VCC (5 V) und Pin 7 mit GND anschließen.Wenden Sie bekannte Logikeingänge auf die Eingangsstifte des Nand Gate (z. B. Pins 1 und 2) und messen Sie den Ausgang am entsprechenden Ausgangsstift (z. B. Pin 3).Verwenden Sie ein Multimeter oder einen Oszilloskop, um zu überprüfen, ob der Ausgang mit der erwarteten NAND -Gate -Logik übereinstimmt, wobei der Ausgang nur niedrig sein sollte, wenn beide Eingänge hoch sind.Wiederholen Sie den Vorgang für jedes Tor, um sicherzustellen, dass alle Tore ordnungsgemäß funktionieren.
