Umfassende Anleitung zu LM324N und LM324 gegenüber LM324N
2024-04-18 6488

Der LM324N ist ein Hochgewinnspannungsverstärker mit Differentialeingang und Einzelausgang.Es verfügt über eine hohe Leistung und einen Spannungsbereich mit breitem Stromversorgungsspannung sowie Merkmale wie Anti-Reverse-Stromversorgungsschutz und Überspannungsschutz.Diese Merkmale verbessern die Zuverlässigkeit der Schaltung effektiv.In diesem Artikel werden die spezifischen Informationen von LM324N im Detail eingeführt, einschließlich seiner internen Struktur, des Arbeitsprinzips usw. und fügen Sie ein Pin -Diagramm als Referenz hinzu.

LM324n ist ein allgemeiner operativer Verstärker-Chip, der bei analogen Signalverarbeitung und Verstärkungsschaltungen häufig verwendet wird.Es verfügt über vier unabhängige operative Verstärker, die verschiedene analoge Signale verstärken und verarbeiten können.Der Chip hat insgesamt 14 Pins, sein Betriebstemperaturbereich beträgt -40 ° C bis +85 ° C und der Pakettyp ist ein Eintauchen.Die Hauptfunktion von LM324N besteht darin, Eingangssignale zu verstärken, zu filtern, zu vergleichen und zu betreiben.Die Ausgangsergebnisse können nach Bedarf weiter verarbeitet oder zum Anführen anderer Schaltkreise verwendet werden.LM324N findet eine weit verbreitete Anwendung in elektronischen Geräten und servierende Zwecke, die von den Konstruktionsvergleichen, Filtern und Sensorsignalkreisschaltungen bis hin zur Erleichterung der Audioverstärkung und der Oszillatorfunktionalität reichen.

- CA0324E

- -LM2902ng

- - LM324NE3

- - LM324N/NOPB

LM324N verwendet bipolare Transistor- und Feldeffekttransistor-Technologie.Die interne Struktur umfasst hauptsächlich Module wie mehrstufige Differentialverstärker, kaskadierte Common-Mode-Verstärker, Spannungsreferenzquellen, Stromquellen und Ausgangsstadien.Diese Module kooperieren miteinander, um die komplexen Signalverstärkungs- und Konditionierungsfunktionen von LM324N zu realisieren.

LM324N erreicht eine Verstärkung und die Gewinnanpassung von Eingangssignalen durch kaskadierende mehrstufige Transistoren.Gleichzeitig verfügt es auch über eine interne Spannungsreferenzquelle und einen Strombegrenzungskreis, sodass es über einen breiten Versorgungsspannungsbereich arbeiten und einen hohen Stabilitätsbetrieb bereitstellt.

Das LM339N kann entweder mit einer einzelnen Stromversorgung (3 bis 30 V) oder einer Dual -Netzteil (± 1,5 bis ± 15 V) angeschlossen werden.Es verfügt über einen geringen Antriebsstromverbrauch und ist mit TTL -Logikschaltungen kompatibel.

Sie können dem LM324N eine Gleichstromversorgung zwischen 3 V und 30 V zur Verfügung stellen.In diesem Fall müssen Sie das negative Anschluss der Stromversorgung mit dem GND -Pin des IC anschließen.

Eine andere Möglichkeit, Strom zu liefern, besteht darin, eine Doppelstromversorgung mit einer Versorgungsspannung von ± 1,5 V und ± 15 V zu verwenden.In dieser Art von Stromversorgung benötigen zwei Netzteile, die positiv und eines negativ sind, und beide müssen mit dem Bod (GND) des IC angeschlossen werden.

- Überlastschutz: Um das Überladen der Stromversorgung zu vermeiden, sollten wir sicherstellen, dass die aktuelle Ausgangsfähigkeit des Netzteils den Anforderungen des LM324N entspricht.

- Stromversorgungsstabilität: Um den normalen Betrieb des LM324N zu gewährleisten, sollte die mitgelieferte Stromversorgung stabil gehalten werden, um übermäßige Spannungsschwankungen zu vermeiden.

- Stromversorgungsripple: Übermäßige Stromversorgung kann die Leistung von LM324N nachteilig beeinflussen.Wenn die Bedingungen dies zulassen, sollten wir daher die Stromversorgung so weit wie möglich minimieren.

Der LM324N hat insgesamt 14 Stifte, die spezifische Pinanordnung lautet wie folgt.

- VCC+: Dies ist der positive Stromversorgungsstift, der normalerweise auf die positive Spannung zugreift, im Allgemeinen 5 V oder 9 V.

-VCC-: Dies ist der negative Stromversorgungsstift, der normalerweise auf die negative Spannung zugreift, im Allgemeinen -5 V oder -9 V.

- IN1, IN2, IN3, IN4: Dies sind Eingangsstifte, damit Signale verstärkt werden sollen.Sie können eine Reihe von Spannungen von negativ bis positiver Versorgung akzeptieren.

- Out1, Out2, Out3, Out4: Dies sind Ausgabestifte zum Ausgang des amplifizierten Signals.

- GND: Dies sind gemahlene Stifte und werden verwendet, um den Boden in der Schaltung miteinander zu verbinden.

Zunächst muss klargestellt werden, dass der Amplifikationsbereich des LM324N zwischen 25000 (Minimum) und 100000 (Typ) liegt.Daher kann es nicht direkt bei übermäßiger Spannung arbeiten.Um in dieser Art von Schaltung zu arbeiten, müssen wir bestimmte Bedingungen (z. B. eine bestimmte Spannungsschwelle) festlegen.Wenn diese Bedingungen erfüllt sind, können wir die Relais- oder Thyristor -Komponente steuern, um die 220 -V -Spannung einzuschalten.Wenn die Bedingungen nicht erfüllt sind, können wir das Relais steuern, um die 220 -V -Spannung abzuschneiden.Dieser Vorgang kann durch Vergleiche abgeschlossen werden, um eine vollständige bedingte Beurteilung zu erhalten.Da der Ausgangsstrom des Komparators oder des LM324N nicht ausreicht, um die Wirkung des Relais direkt zu steuern, müssen wir ihren Ausgang verwenden, um den Transistor zu steuern, und dann steuert der Transistor die Umschaltung des Relais.

Bei Verwendung eines DC -Signals für Betriebsverstärker sind aufgrund der Eigenschaften des DC -Signals und der Eigenschaften des operativen Verstärkers selbst der Schaltkreis und der Betriebsverstärker die folgenden Anforderungen:

- Der OP -Verstärker kann nicht durch eine einzelne Stromversorgung angetrieben werden.Es muss doppelte Netzteile verwenden und die Spannung sollte stabilisiert werden.

- Da der operative Verstärker eine eigene Offset-Spannung hat, sollten wir während der DC-Verstärkung einen Null-Einstellungskreis und einen Temperaturdriftkompensationskompensationsschaltkreis hinzufügen.

- Bei Verstärkung der DC-Signale können die Drift und die unausgeglichene Spannung des operativen Verstärkers selbst nicht ignoriert werden. Daher sollten wir einen hochpräzisen operativen Verstärker (wie UA741) besser verwenden.

Der LM324 und LM324n sind funktional identisch.Der LM324 ist in Bezug auf das Paket nicht explizit angegeben, während das LM324N in einem plastischen Dual-Inline-Paket erhältlich ist.Der LM324 ist eine große Klasse von Quad -operativen Verstärkern.Der LM324N ist eines der vielen Subtypen (Spezifikationen), die je nach Suffix existieren.Wenn nicht angegeben, wird ein einzelner Verweis auf das LM324 normalerweise als äquivalent mit dem LM324N angesehen, der LM324 im DIP14 -Paket (der häufigste Typ) ist.

Die Geräte der LM324 -Serie sind Quad -operative Verstärker mit echten Differentialeingängen.Sie bieten einige erhebliche Vorteile gegenüber standardmäßigen Betriebsverstärkern für einzelne Anwendungen.Diese Quad-Verstärker können aus Vorräten von nur 3,0 Volt oder 32 Volt mit einem Fünftel des Ruhestroms des MC1741 betrieben werden.Der Common-Mode-Eingangsbereich umfasst negative Vorräte, sodass sie in vielen Anwendungen die Notwendigkeit externer Verzerrungskomponenten beseitigen.

Die Neuerrate pro LM324 -Datenblatt beträgt 400 mV/µs, wenn die angegebenen Parameter implementiert werden.

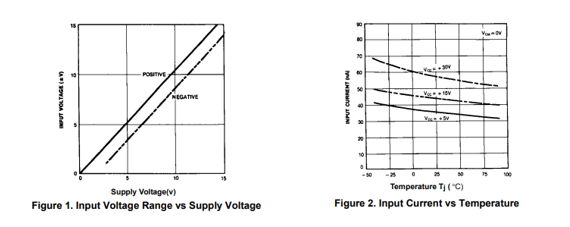

Der LM324N hat einen Eingangsspannungsbereich von 0 bis V+-1,5 V. Die Obergrenze der Eingänge mit 5-V-Versorgung beträgt 3,5 V. Ihre 4,3- und 5 V-Eingänge liegen über dieser Grenze, sodass der OP-Verstärker nicht so funktioniert wie Siebeabsichtigen.

Schließlich ist die Offset -Spannung ein guter Designparameter.Für den LM324 beträgt der typische Wert 2 mV, während das Maximum bei extremen Temperaturen 9 mV beträgt.Für das Design sollte der 9MV -Wert verwendet werden, um die schlimmsten Szenarien einzuschließen.

Konventionelle operative Verstärkeranwendungen können einfach mit dem LM324N implementiert werden.Es verfügt über vier unabhängige Operationsverstärker in einem einzigen 14-poligen Dip-Paket, das als Verstärker, Komparatoren, Oszillatoren, Gleichrichter usw. verwendet werden kann. Wir verwenden diese in unseren interaktiven LED-Panel-Kits.
